Серия KGK G1-G2 — Описание

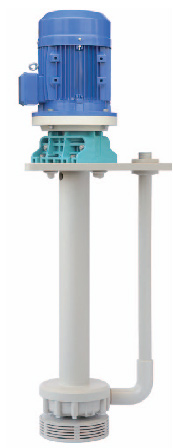

Вертикальные центробежные насосы серии B80 KGK G1/G2 имеют глубину погружения от 500 до 4000 мм (шаг удлинения — 250 мм). Насос укомплектован одноступенчатой улиткой с открытым или закрытым рабочим колесом.
Перекачиваемая жидкость всасывается насосом, выбрасывается через выходной патрубок и поднимается по вертикальному напорному патрубку.
Осевой всасывающий патрубок оборудован фильтром.
Насосы серии B80 KGK разработаны для длительной непрерывной эксплуатации. Подшипниковый узел из чугуна держит вал и компенсируют радиальные и аксиальные нагрузки.
Соединение двигателя и насоса осуществляется посредством разъемной муфты.
В двигателе используются роликовые подшипники с пожизненной смазкой.
| B80 KGK G1 | B80 KGK G2 | |
|---|---|---|
| Подача, м3/ч | от 18 до 30 | от 2 до 80 |
| Напор, м | от 13 до 27.5 | от 22 до 41 |
| Температура, °С | 90 | |
| Плотность, кг/дм3 | 2 | |
| Вязкость, мПа*с | 75 | |
| Длина погружной части, мм | от 500 до 4000 | |
| Удлинение всасывающего патрубка, мм | до 2000 | |
При перекачивании в жидкости могут выделяться пары и газы. Для предотвращения их выброса в стандартную комплектацию подшипникового узла входит сухое уплотнение. По желанию заказчика можно установить смешанное уплотнение, которое имеет динамический дефектор, эффективно работающее для давления паров до 100 мбар.
Инновационная система «жидкий барьер» использует сжатый воздух или жидкость, подводимые через специальное БРС. Поток сжатого воздуха или жидкости создает контр-давление, полностью блокирующее выход паров или газов.
Версии уплотнений для насосов B80 KGK:
- VR – статико-динамическое (стандарт). Эластичное кольцо, надежно предохраняет при давлении паров до 60 мбар
- VL - смешанное (oпционально). Динамическое дефекторное кольцо для давления до 100 мбар.
- VF - "жидкий барьер" (oпционально). Специальный контур со сжатым воздухом или жидкостью надежно предохраняет при давлении паров до 200 мбар
Насосы серии KME выпускаются в трех исполнениях по материалу:
- WR – WRG Пластик на основе полипропилена (PP), устойчив к действию широкого спектра жидкостей. G - для упрочнения армирован стекловолокном.
- FC – FCG Фторопласт (PVDF). Обладает хорошей устойчивостью к абразивным средам и высокой механической прочностью. G - для увеличения прочности, длины погружения и повышения точности изготовления армируется углеволокном.
- WF – WFG Пластик на основе полипропилена (PP), G - армированного стекловолокном. Рабочее колесо из PVDF, что повышает устойчивость к температуре и абразивам.
