Серия TS — Описание

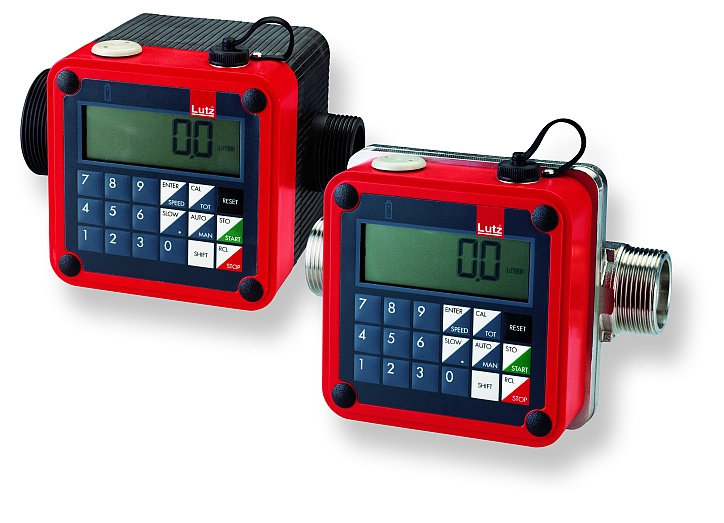

Модульная расходомерная система предполагает практически безграничные возможности применения. Базовый счетчик, панель управления, релейный модуль и защитная крышка выбираются согласно задаче и требованиям клиентов.
Необходим ли вам расходомер с программированием или без этой функции, для мобильного или стационарного применения, общепромышленного или взрывозащищенного исполнения — модульная конструкция гарантирует вам гибкость и безопасность.

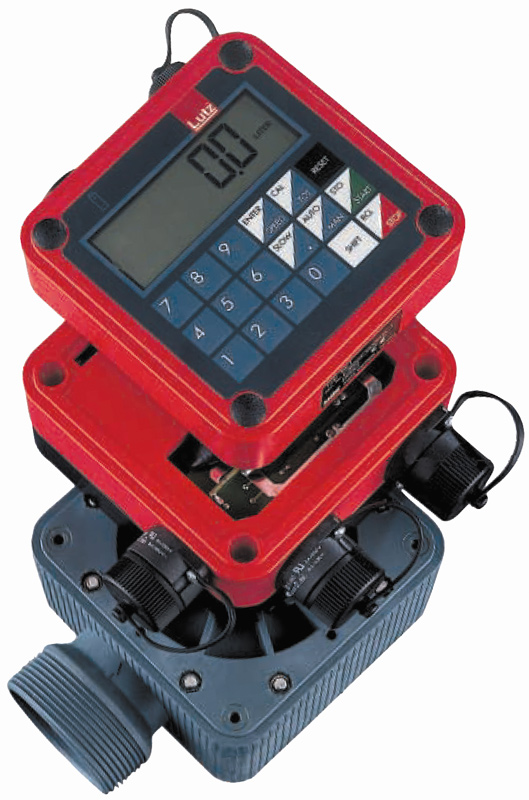

Расходомер состоит из базового счетчика и панели управления. Использование релейного модуля, соответствующих монтажных проводов и электромагнитного вентиля превратит расходомер в элемент перекачивания с программированием. Нужно просто запрограммировать желаемое количество, нажать кнопку, и насос начинает качать до тех пор, пока показатель объема не остановится на нужной вам отметке. Затем релейный модуль управляет элементами системы: отключает насос и/или магнитный вентиль
Принцип действия базовых счетчиков расходомеров серии TS — «плавающая шайба». Поток жидкости, протекающий через измерительную камеру, приводит в колебание диск (шайбу), при котором вершина оси диска совершает круговые вращения. Это вращение через небольшой рычаг передается на многополюсный магнит, который посредством магнитного поля через крышку корпуса периодически замыкает герконовый датчик. Количество полученных импульсов пропорционально объему протекающей жидкости.
